堆垛機通過水平運行機構在巷道中運動，水平運行機構包括兩套主動車輪組、兩套被動車輪組、雙電機減速器.水平導向輪組、夾鉤等。主動車輪與被動車輪置于地軌上，水平導向輪與地軌配合，使堆垛機能沿軌道運行，并且下橫梁內側還裝有夾鉤，防止堆垛機側翻。被動車輪組中有調節裝置，能自動調整車輪平行度。在地軌兩頭還設有聚氨酯緩沖器，在堆垛機接觸時能夠減少碰撞產生的沖擊力。堆垛機運行機構電動機功率選擇，除了考慮穩定運行的靜功率外，還必須考慮克服移動質量和旋轉質量所引起的慣性載荷所需的加速功率。

水平運行機構是由動力驅動和主被動輪組組成，用于整個設備巷道方向的運行。我們選用了德國SEW公司的螺旋傘齒輪直交軸電機減速機直接驅動車輪，質量可靠、維護方便、噪聲低。使用雙電機驅動時由于設備兩電機距離較遠，鋼結構剛度不足極可能造成雙電機運行不同步，使用西門子電機同步功能進行矯正，可以保證兩電機輸出軸轉速與力矩保持一致。

這種超長堆垛機用的起升裝置主要由同步伺服電機、輔助導向輪組（1）、集油盒裝置、起升鏈條、輔助導向輪組（2）、導軌固定支架組、馬達固定座、帶座軸承、雙排鏈輪、驅動軸、導軌、防護罩、彈簧裝置及擋板組成。柔性件分為鏈條和鋼絲繩兩種。鏈條傳動的優點是承載能力大，但是自重大，有可能突然斷裂、安全性差。

動作原理：起升過程，起升鏈條一端與載貨臺固定，一端掛在雙排鏈輪上，通過載貨臺自重及貨物重量，可使鏈條得到張緊，雙排鏈輪另一端的起升鏈條為松弛狀態，因起升鏈條自重，自由下垂，因?yàn)橛须p排兩輪的齒形加持，起升鏈條在運行過程中不會存在跳齒現象，起升鏈條通過輔助導向輪組（1）進度導軌，因鏈條滾輪間隔設置，鏈條成段堆疊自行收集；下降過程，雙排兩輪帶動鏈條向下釋放，與載貨臺連接側始終處于張緊狀態，原本鏈輪松弛狀態的鏈條由于輔助導向輪組（2）的導向，也形成了張緊狀態，避免了鏈條的跳齒現象。

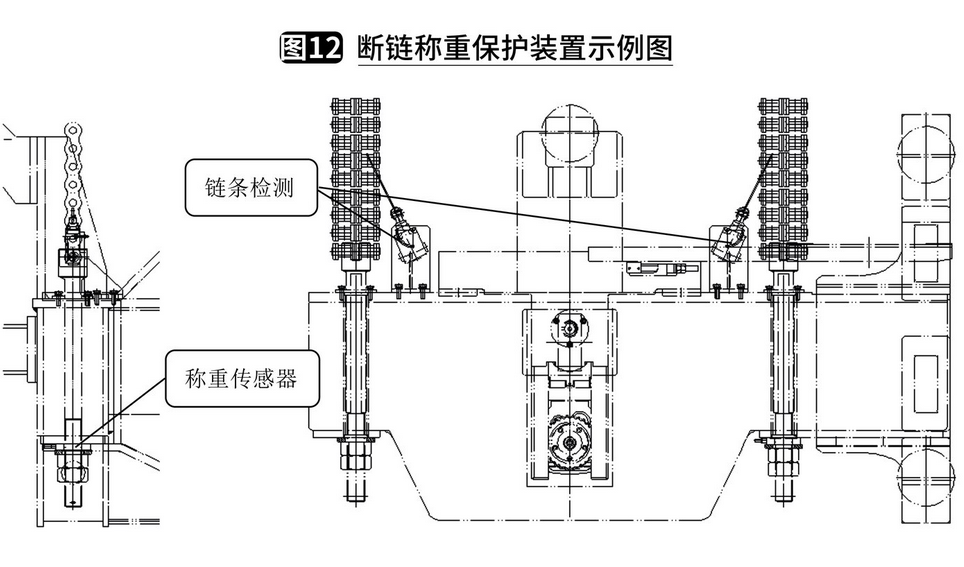

鏈條設計采用滾子鏈，極限拉伸載荷不小于280kN，鏈條牢固度要求小于和外鏈板、套筒和內鏈板均應鏈接牢固常規車輛條件下，測得鏈條兩端的相對扭轉角度不大于4°；鏈條較鏈應靈活，滾子和邊滾輪能在360°范圍內自由轉動，銷軸兩端鉚合牢固可靠。

貨叉伸縮機構是堆垛機存取貨物的執行機構，裝設在載貨臺上。為減小巷道的寬度，且具有足夠的伸縮行程，本機構采用三級直線差動式伸縮貨叉，由伸縮貨叉（上）、伸縮貨叉（中）、固定貨叉及導向輪等組成。

固定貨叉安裝在載貨臺上，固定貨叉、伸縮貨叉（中）、伸縮貨叉（上）之間由鏈輪鏈條進行連接。電機減速器通過鏈輪由鏈條驅動鏈輪軸上的鏈輪，再由鏈輪軸上兩個鏈輪帶動鏈條、鏈條、鏈條驅動伸縮貨叉 （中）從固定貨叉中點向左或向右伸縮時，又帶動伸縮貨叉（上）以三倍的速度進行伸縮。由于貨物規格較寬需要使用多套貨叉取貨，貨叉之間使用萬向聯軸器進行串聯，電機驅動機構啟動時貨叉伸出，并借助聯軸器牽引各個位置的貨叉伸出取貨。
